螺桿式冷水機組壓縮機工作原理和結構_解剖圖

作者：admin 時間：2017-8-1

一、螺桿式制冷壓縮機簡介

桿式制冷壓縮機作為回轉式制冷壓縮機的一種

，同時具有活塞式和動力式（速度式）兩者的特點。

、與往復活塞式制冷壓縮機相比，螺桿式制冷壓縮機具有轉速高

，重量輕，體積小

，占地面積小以及排氣脈動低等一系列優點

。

、螺桿式制冷壓縮機沒有往復質量慣性力

，動力平衡性能好

，運轉平穩

，機座振動小

，基礎可作得較小

。

3、螺桿式制冷壓縮機結構簡單

，機件數量少，沒有像氣閥

、活塞環等易損件，它的主要摩擦件如轉子

、軸承等

，強度和耐磨程度都比較高

，而且潤滑條件良好

，因而機加工量少

，材料消耗低，運行周期長

，使用比較可靠，維修簡單

，有利于實現操縱自動化。

、與速度式壓縮機相比，螺桿式壓縮機具有強制輸氣的特點

，即排氣量幾乎不受排氣壓力的影響，在小排氣量時不發生喘振現象

，在寬廣的工況范圍內

，仍可保持較高的效率

。

、采用了滑閥調節

，可實現能量無級調節

。

、螺桿壓縮機對進液不敏感

，可以采用噴油冷卻，故在相同的壓力比下

，排溫比活塞式低得多，因此單級壓力比高

。

7、沒有余隙容積

，因而容積效率高

。

二

、螺桿壓縮機的工作原理

、吸氣過程:

螺桿式的進氣側吸氣口，必須設計得使壓縮室可以充分吸氣

，而螺桿式空壓機并無進氣與排氣閥組

，進氣只靠一調節閥的開啟、關閉調節

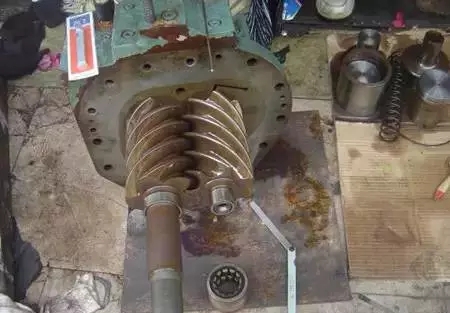

，當轉子轉動時

，主副轉子的齒溝空間在轉至進氣端壁開口時，其空間最大

，此時轉子的齒溝空間與進氣口之自由空氣相通

，因在排氣時齒溝之空氣被全數排出，排氣結束時

，齒溝乃處于真空狀態，當轉到進氣口時

，外界空氣即被吸入，沿軸向流入主副轉子的齒溝內

。螺桿式空壓機維修提醒當空氣充滿整個齒溝時

，轉子之進氣側端面轉離了機殼之進氣口

，在齒溝間的空氣即被封閉

。

、封閉及輸送過程：

主副兩轉子在吸氣結束時，其主副轉子齒峰會與機殼閉封

，此時空氣在齒溝內閉封不再外流

，即[封閉過程]。兩轉子繼續轉動

，其齒峰與齒溝在吸氣端吻合

，吻合面逐漸向排氣端移動

。

、壓縮及噴油過程：

在輸送過程中

，嚙合面逐漸向排氣端移動，亦即嚙合面與排氣口間的齒溝間漸漸減小

，齒溝內之氣體逐漸被壓縮

，壓力提高

，此即[壓縮過程]

。而壓縮同時潤滑油亦因壓力差的作用而噴入壓縮室內與室氣混合

。

、排氣過程：

當螺桿空壓機維修中轉子的嚙合端面轉到與機殼排氣相通時

，（此時壓縮氣體之壓力最高）被壓縮之氣體開始排出，直至齒峰與齒溝的嚙合面移至排氣端面

，此時兩轉子嚙合面與機殼排氣口這齒溝空間為零，即完成（排氣過程）

，在此同時轉子嚙合面與機殼進氣口之間的齒溝長度又達到最長，其吸氣過程又在進行

。

三、螺桿壓縮機分類

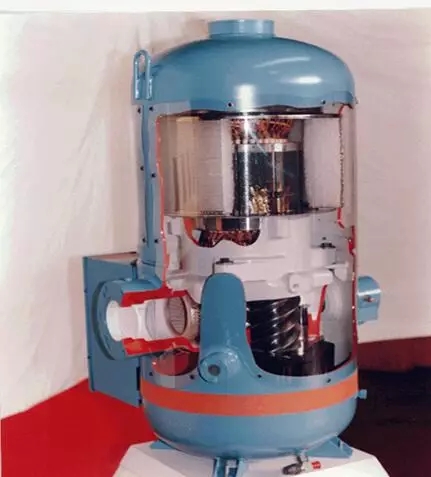

、全封閉式螺桿壓縮機：

機體采用高質量、低孔隙率的鑄鐵結構

，熱變形小

；

機體采用雙層壁結構

，內含排氣通道，強度高

，降噪效果好

；

機體內外受力基本平衡

，無開啟式

、半封閉承受高壓的風險

；

外殼為鋼質結構

，強度高

，外形美觀

，重量較輕。采用立式結構

，壓縮機占地面積小，有利于冷水機組多機頭布置

；

下軸承浸入油槽中，軸承潤滑良好

；

轉子軸向力較半封閉

、開啟式減少50%（排氣側電機軸的平衡作用）

；

無臥式電機懸臂之風險

，可靠性高；

避免螺桿轉子

、滑閥、電機轉子自重對配合精度的影響

，提高可靠性；裝配工藝性好

。

無油泵螺桿立式設計

，使壓縮機運行或停機時不會出現缺油

。下部軸承整體浸泡在油槽內

，上部軸承采用壓差供油；

對系統壓差要求較低

，有緊急情況下

，軸承潤滑保護功能，避免軸承缺油潤滑

，有利于過渡季節機組的開啟。

缺點：

采用排氣冷卻

，電機在排氣口，容易導致電機線圈燒毀

；此外

，出現故障時不能及時排除

。

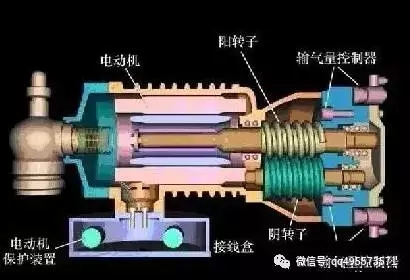

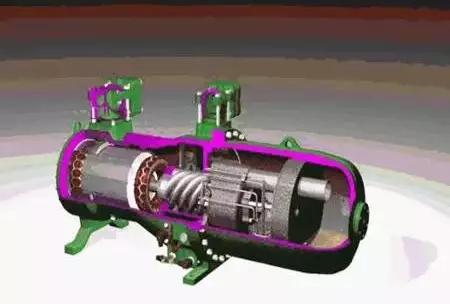

、半封閉式螺桿壓縮機

噴液冷卻電機

，電機工作溫度低

，壽命長；開式壓縮機使用空氣冷卻電機

，電機工作溫度較高，影響電機壽命

，機房工作環境差

；使用排氣冷卻電機，則電機工作溫度很高

，電機壽命短。

一般外置式油分體積較大

，但效率很高；內置式油分與壓縮機結合在一起

，體積小，因此效果也相對差

。二級油分分油效果可達99.999%

，在各種工況下都能保證壓縮機有良好的潤滑

。

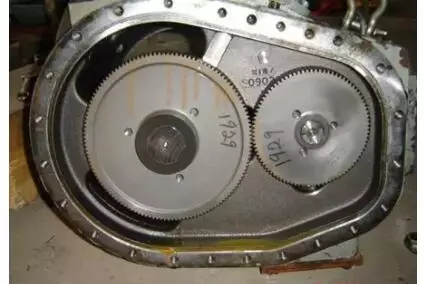

但柱塞式半封閉螺桿壓縮機通過齒輪傳動增速

，轉速高（約12000轉/分）

，磨損大

，可靠性差

。

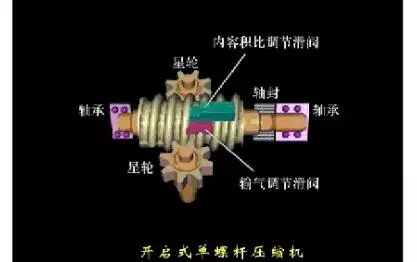

、開啟式螺桿壓縮機

開啟式機組的優點是：

1）壓縮機與電動機分離，使壓縮機的適用范圍更廣

；

2）同一臺壓縮機，可以適用不同制冷劑

，除了采用鹵代烴制冷劑外

，通過更改部分零件的材質，還可采用氨作制冷劑

；

3）可根據不同制冷劑和使用工況條件，配用不同容量的電動機

。

開啟式機組主要缺點有：

（1）軸封易泄漏，這也是用戶經常維護的對象

；

（2）配用的電動機高速旋轉，氣流噪聲大

，加上壓縮機本身噪聲也較大

，影響環境；

（3）需要配置單獨的油分離器

、油冷卻器等復雜的油系統部件，機組體積龐大

，使用維護不便

。
